Ruční granát vz.34
10. 12. 2007
Ruční granát vz.34

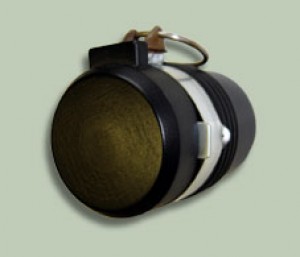

Ruční útočný granát vz. 34 byl vyvinut jako náhrada za útočný granát vz. 21, který se byl technologicky příliš náročný. Granát vz. 34 je vylisován z ocelového plechu. Skládá se ze dvou částí, které jsou do sebe zašroubovány a zjištěny pérovým kroužkem. V horní části je umístěn rozněcovací a pojistný mechanizmus, v dolní trhavina. Rozněcovací mechanizmus tvoří úderka s jehlou. Proti výbuchu je zajištěn dopravní a vrhovou pojistkou. V případě použití vytrhl voják dopravní pojistku ve tvaru vidlice. Potom hodil granát na cíl. Pro zajištění správné funkce musel granát za letu rotovat kolem podélné osy, aby došlo k odvinutí pásky a následnému vytržení vrhové pojistky. Po dopadu v jakékoli poloze jehla napíchla rozbušku, která roznítila roznětku a zesilovací náplň. Teprve potom vybuchla hlavní náplň. Granát vybuchoval i při dopadu na vodu, sníh a bláto. Jeho celková hmotnost činila 350 g. Balil se do truhlíků po 25 kusech. V roce 1938 nahrazoval v objektech čs. opevnění dosud nedodané ruční obranné granáty (časované) vz. 38. Granáty vz.34 byly ovšem nespolehlivé a tak se pod granátové skluzy osazovaly kamené či dopadové plošinky. Podobně byl v poválečných letech vyráběn granát RG-4, který je už uzpůsobený na vypouštění granátovým skluzem.
Zdroje:
armyfort.com
vlastní průzkum
Ruční útočný granát vz. 34 byl vyvinut jako náhrada za útočný granát vz. 21, který se byl technologicky příliš náročný. Granát vz. 34 je vylisován z ocelového plechu. Skládá se ze dvou částí, které jsou do sebe zašroubovány a zjištěny pérovým kroužkem. V horní části je umístěn rozněcovací a pojistný mechanizmus, v dolní trhavina. Rozněcovací mechanizmus tvoří úderka s jehlou. Proti výbuchu je zajištěn dopravní a vrhovou pojistkou. V případě použití vytrhl voják dopravní pojistku ve tvaru vidlice. Potom hodil granát na cíl. Pro zajištění správné funkce musel granát za letu rotovat kolem podélné osy, aby došlo k odvinutí pásky a následnému vytržení vrhové pojistky. Po dopadu v jakékoli poloze jehla napíchla rozbušku, která roznítila roznětku a zesilovací náplň. Teprve potom vybuchla hlavní náplň. Granát vybuchoval i při dopadu na vodu, sníh a bláto. Jeho celková hmotnost činila 350 g. Balil se do truhlíků po 25 kusech. V roce 1938 nahrazoval v objektech čs. opevnění dosud nedodané ruční obranné granáty (časované) vz. 38. Granáty vz.34 byly ovšem nespolehlivé a tak se pod granátové skluzy osazovaly kamené či dopadové plošinky. Podobně byl v poválečných letech vyráběn granát RG-4, který je už uzpůsobený na vypouštění granátovým skluzem.
Zdroje:
armyfort.com
vlastní průzkum
foto převzáno z armyfort.com
